Esempio di Routing Statico

03net1-ccli-net2-cssh

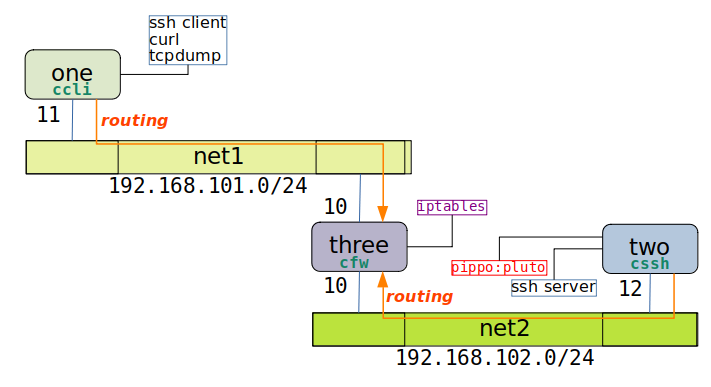

Due reti, client e server SSH su reti diverse.

Problema del routing.

Scaffolding

Creare la directory di progetto:

mkdir 03net1-ccli-net2-cssh
cd 03net1-ccli-net2-cssh

Lo scaffolding è:

mkdir ccli cfw cssh
touch ccli/Dockerfile cfw/Dockerfile cssh/Dockerfile
touch docker-compose.yml
tree

.
├── ccli
│   └── Dockerfile
├── cfw
│   └── Dockerfile
├── cssh
│   └── Dockerfile
└── docker-compose.yml

I Dockerfile di ccli e cssh sono gli stessi dell’esercizio 01net1-ccli-cssh.

cp ../01net1-ccli-cssh/ccli/Dockerfile ccli/Dockerfile
cp ../01net1-ccli-cssh/cssh/Dockerfile cssh/Dockerfile

Creare uno Gnome-terminal per two e three se non esistono.

Files

cfw/Dockerfile

vim cfw/Dockerfile

FROM alpine:3.7
MAINTAINER John Smith <john@stormforce.ac>

RUN apk --update add --no-cache openssh tcpdump curl iptables

CMD ["/bin/sleep","1000000"]

docker-compose.yml

vim docker-compose.yml

version: '3.6'

services:
  one:
    build: ccli
    image: ccli
    container_name: one
    hostname: one
    cap_add:
      - ALL
    networks:
      net1:
        ipv4_address: 192.168.101.11
  two:
    build: cssh
    image: cssh
    container_name: two
    hostname: two
    cap_add:
      - ALL
    networks:
      net2:
        ipv4_address: 192.168.102.12
  three:
    build: cfw
    image: cfw
    container_name: three
    hostname: three
    cap_add:
      - ALL
    networks:
      net1:
        ipv4_address: 192.168.101.10
      net2:
        ipv4_address: 192.168.102.10
networks:
  net1:
    name: net1
    ipam:
      driver: default
      config:
        - subnet: 192.168.101.0/24
  net2:
    name: net2
    ipam:
      driver: default
      config:
        - subnet: 192.168.102.0/24

NOTA

L'esercizio è scaricabile come file tar 03net1-ccli-net2-cssh-senza-routing.tar

Raggiungibilità

Lanciare il progetto:

docker compose up -d

Aprire i terminali one, two, three.

Su one (192.168.101.11):

ping 192.168.101.10 - funziona

ping 192.168.102.12 - non funziona

Su two (192.168.102.12):

ping 192.168.102.10 - funziona

ping 192.168.101.11 - non funziona

Manca il routing. Aggiungerlo manualmente.

Su one:

ip route add 192.168.102.0/24 via 192.168.101.10

Su two:

ip route add 192.168.101.0/24 via 192.168.102.10

Riprovare la raggiungibilità. Ora funziona.

Ma vogliamo che vi sia in automatico al lancio dei containers, non aggiungerla a mano.

Useremo degli entrypoints.

Prima chiudere il progetto:

docker compose down

Modifica al Client

Modifica a one (ccli).

vi ccli/entrypoint.sh

#! /bin/sh

echo "Waiting 2 seconds for router"
sleep 2
ip route add 192.168.102.0/24 via 192.168.101.10 || true

exec "$@"

vi ccli/Dockerfile

FROM alpine:3.7
MAINTAINER John Smith <john@stormforce.ac>

RUN apk --update add --no-cache openssh tcpdump curl

COPY entrypoint.sh /
RUN chmod +x /entrypoint.sh
ENTRYPOINT ["/entrypoint.sh"]
CMD ["/bin/sleep","1000000"]

Modifica al Server

Modifica a two (cssh).

vi cssh/entrypoint.sh

#! /bin/sh

echo "Waiting 2 seconds for router"
sleep 2
ip route add 192.168.101.0/24 via 192.168.102.10 || true

exec "$@"

vi cssh/Dockerfile

....
RUN ssh-keygen -t rsa -b 4096 -f  /etc/ssh/ssh_host_key
RUN adduser -D pippo && echo "pippo:pluto" | chpasswd

# Porta da esporre al port mapping
EXPOSE 22

# Entrypoint
COPY entrypoint.sh /
RUN chmod +x /entrypoint.sh
ENTRYPOINT ["/entrypoint.sh"]

# Comando da lanciare
CMD ["/usr/sbin/sshd","-D"]

Modifica a docker-compose.yml

vim docker-compose.yml

version: '3.6'

services:
  one:
    build: ccli
    image: ccli
    container_name: one
    hostname: one
    depends_on:
      - three
    cap_add:
      - ALL
    networks:
      net1:
        ipv4_address: 192.168.101.11
  two:
    build: cssh
    image: cssh
    container_name: two
    hostname: two
    depends_on:
      - three
    cap_add:
      - ALL
    networks:
      net2:
        ipv4_address: 192.168.102.12
  three:
    build: cfw
    image: cfw
    container_name: three
    hostname: three
    cap_add:
      - ALL
    networks:
      net1:
        ipv4_address: 192.168.101.10
      net2:
        ipv4_address: 192.168.102.10
networks:
  net1:
    name: net1
    ipam:
      driver: default
      config:
        - subnet: 192.168.101.0/24
  net2:
    name: net2
    ipam:
      driver: default
      config:
        - subnet: 192.168.102.0/24

NOTA

L'esercizio è scaricabile come file tar 03net1-ccli-net2-cssh-con-routing.tar

Riprova

Cancellare le immagini ccli e cssh:

docker rmi ccli:latest cssh:latest

Questo è importante. Le immagini devono venir ricreate.

Lanciare il progetto:

docker compose up -d

Vengono ricreate le immagini ccli e csh.

Aprire i terminali one e two che si pingano a vicenda. Dovrebbero vedersi.

Alla fine terminare il progetto:

docker compose down
